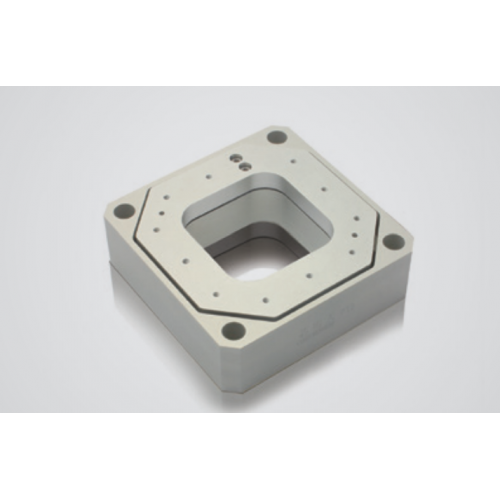

Двухосевые линейные позиционеры P12A.XY100S
Новинка
Характеристики
| Время шага без нагрузки, мс15 | Высота столика, мм28 | Габариты, мм85×85×28 |
| Грузоподъёмность, кг0.6 | Длина кабеля, м1.5 | Длинного ходаНет |
| Допуск по времени шага, %20 | Допуск по массе, %5 | Допуск по резонансной частоте, %20 |
Описание
Двухосевые линейные позиционеры P12A.XY100S — это высокоточные устройства, предназначенные для точного позиционирования в двухосевой системе координат. Они обеспечивают надёжное и стабильное положение объектов, что делает их незаменимыми в различных промышленных приложениях.
Основные характеристики:
- высокая точность позиционирования;
- надёжность и долговечность;
- простота в использовании и установке.
Линейные позиционеры P12A.XY100S идеально подходят для автоматизации производственных линий, робототехники, координатно-измерительных машин и других областей, где требуется точное позиционирование объектов.
Приобретите двухосевые линейные позиционеры P12A.XY100S в нашем интернет-магазине и обеспечьте высокую точность и надёжность ваших производственных процессов!
Технические характеристики Двухосевые линейные позиционеры P12A.XY100S
| Время шага без нагрузки, мс | 15 |
|---|---|
| Высота столика, мм | 28 |
| Габариты, мм | 85×85×28 |
| Грузоподъёмность, кг | 0.6 |
| Длина кабеля, м | 1.5 |
| Длинного хода | Нет |
| Допуск по времени шага, % | 20 |
| Допуск по массе, % | 5 |
| Допуск по резонансной частоте, % | 20 |
| Жёсткость, Н/мкм | X0,25/Y0,3 |
| Количество осей | 2 |
| Крен, мкрад | <15 |
| Максимальная длина хода, мкм | 100 х 100 |
| Масса, г | 290 |
| Масса, кг | 0.29 |
| Мощность толкающего/тянущего усилия, Н | 25.8 |
| Напряжение максимального хода, В | 0 - 150 |
| Напряжение номинального хода, В | 0 - 120 |
| Номинальная длина хода, мкм | 80 х 80 |
| Перемещение по оси X, мкм | 100 |
| Перемещение по оси Y, мкм | 100 |
| Повторяемость, %F.S. | 0.05 |
| Погрешность длины кабеля, мм | ±10 |
| Погрешность жёсткости, % | 20 |
| Погрешность хода, % | 10 |
| Погрешность электроёмкости, % | 20 |
| Примечание | Кастомизируется длина кабеля и разъём, Опционально доступны крио и вакуум версии |
| Прямолинейность, %F.S. | 0.1 |
| Рабочие оси | X, Y |
| Размер столика, мм | 80 х 80 |
| Разрешение по оси X, нм | 3 |
| Разрешение по оси Y, нм | 3 |
| Разрешение, нм | 3 х 3 |
| Резонансная частота без нагрузки, Гц | 170 х 200 |
| Рекомендованный контроллер | E01.D3, E70 |
| Рыскание, мкрад | <15 |
| Световое окно, мм | 45 х 45 |
| Световое отверстие | Есть |
| Совместим с вакуумом | Нет |
| Совместим со сверхвысокими температурами | Нет |
| Совместим со сверхнизкими температурами | Нет |
| Тангаж, мкрад | <15 |
| Температура эксплуатации, °С | -20 - 80 |
| Тип многоосевого | Интегрированный |
| Тип управления | С обратной связью |
| Электроёмкость, мкФ | 3,6 х 3,6 |
Характеристики
| Датчик | SGS |
|---|---|
| Материал | Алюминий, сталь |
