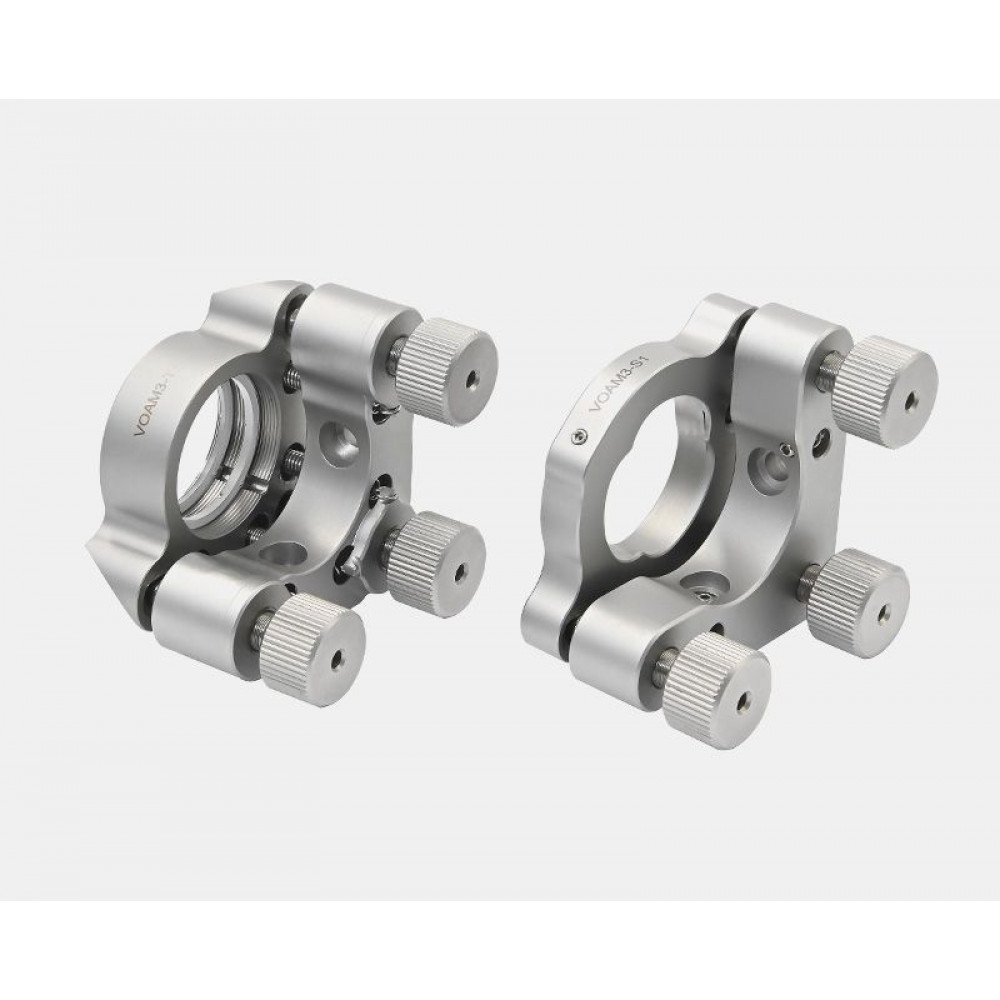

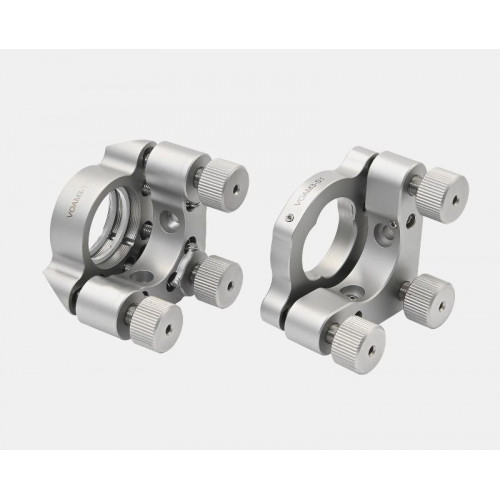

Многоосевые держатели оптики VOAM3-S1
Новинка
Характеристики
| Вращение по оси θY, градус±4 | Вращение по оси θZ, градус±4 | ВысокостабильныйДа |
| Габариты, мм49,5 х 49,5 х 23,7 | Диаметр зажимаемого компонента, мм25.4 | Длина хода, мм7 |
| Количество осей3 | Количество юстирующих винтов3 | Масса, г210 |
Описание
Многоосевые держатели оптики VOAM3-S1 — это высококачественные комплектующие для лазерно-оптических систем. Обеспечивают точную фиксацию оптических элементов с возможностью многоосевой регулировки. Идеальны для настройки и выравнивания лазерных лучей. Надёжная конструкция гарантирует стабильность и долговечность. Подходят для широкого спектра лазерно-оптических приложений.
Технические характеристики Многоосевые держатели оптики VOAM3-S1
| Вращение по оси θY, градус | ±4 |
|---|---|
| Вращение по оси θZ, градус | ±4 |
| Высокостабильный | Да |
| Габариты, мм | 49,5 х 49,5 х 23,7 |
| Диаметр зажимаемого компонента, мм | 25.4 |
| Длина хода, мм | 7 |
| Количество осей | 3 |
| Количество юстирующих винтов | 3 |
| Масса, г | 210 |
| Метод фиксации | 2 х под M4 (контрбор) |
| Метод фиксации оптики | Зажимной винт |
| Наличие блокировки | Нет |
| Обработка поверхности | Термическая обработка |
| Перемещение по оси X, мм | 13 |
| Производитель | OBT |
| Рабочие оси | X, θY, θZ |
| Световой диаметр, мм | 25.4 |
| Серия | VOAM - Стальные трёхвинтовые держатели |
| Тип крепления оптики | Закрытое |
| Толщина зажимаемого компонента, мм | Не ограничено |
| Точность линейной регулировки, мм/оборот | 0.35 |
| Точность угловой регулировки, градус/оборот | 0.81 |
| Угол хода, градусы | ±4 х ±4 |
| Юстирующий винт | M6х0,35 |
Характеристики
| Материал | Нержавеющая сталь 304 |
|---|
