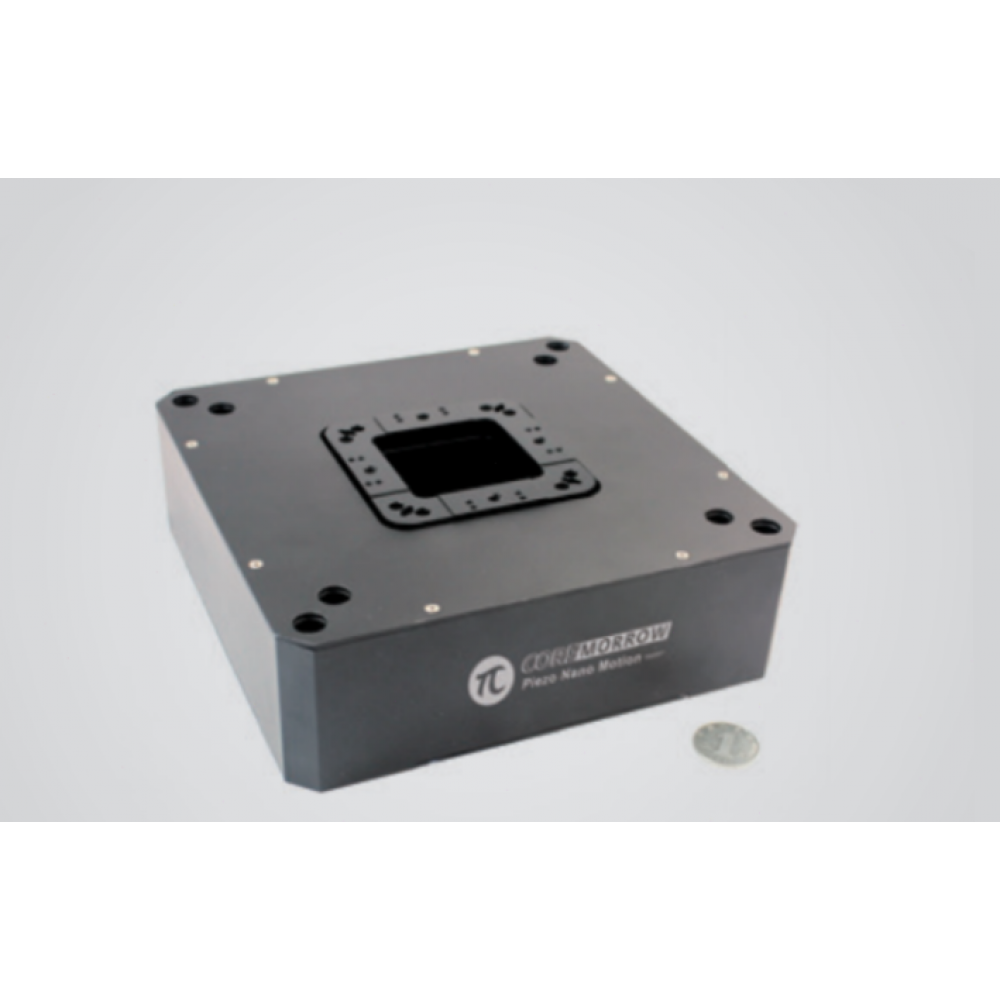

Многоосевые позиционеры H61.XYZTR0S-B1
Новинка
Характеристики
| Вращение по оси θX, мрад0.56 | Вращение по оси θY, мрад0.56 | Вращение по оси θZ, мрад0.7 |
| Высота столика, мм64 | Габариты, мм200 x 200 x 64 | Грузоподъёмность, кг10.5 |
| Длина кабеля, м1.5 | Длинного ходаНет | Допуск по массе, %5 |
Описание
Многоосевые позиционеры H61.XYZTR0S-B1 — это высококачественные компоненты, которые обеспечивают точное позиционирование в различных системах. Они идеально подходят для применения в промышленных и автоматизированных установках, где требуется высокая точность и надёжность.
Основные характеристики:
- многоосевая конструкция;
- высокая точность позиционирования;
- надёжность и долговечность;
- совместимость с различными системами.
Преимущества использования многоосевых позиционеров H61.XYZTR0S-B1:
- повышение точности и эффективности работы систем;
- снижение риска ошибок и сбоев;
- увеличение срока службы оборудования.
Закажите многоосевые позиционеры H61.XYZTR0S-B1 прямо сейчас и обеспечьте надёжную работу ваших систем!
Технические характеристики Многоосевые позиционеры H61.XYZTR0S-B1
| Вращение по оси θX, мрад | 0.56 |
|---|---|
| Вращение по оси θY, мрад | 0.56 |
| Вращение по оси θZ, мрад | 0.7 |
| Высота столика, мм | 64 |
| Габариты, мм | 200 x 200 x 64 |
| Грузоподъёмность, кг | 10.5 |
| Длина кабеля, м | 1.5 |
| Длинного хода | Нет |
| Допуск по массе, % | 5 |
| Допуск по резонансной частоте, % | 20 |
| Использованная нагрузка для измерения резонансной частоты, г | 10500 |
| Количество каналов | 7 |
| Количество осей | 6 |
| Максимальная длина хода, мкм | 40 x 40 x 35 |
| Максимальный угол хода, мрад | 0,56 x 0,56 x 0,7 |
| Масса, г | <4000 |
| Масса, кг | ＜ 4 |
| Напряжение максимального хода, В | 0 - 150 |
| Напряжение номинального хода, В | 0 - 120 |
| Номинальная длина хода, мкм | 32 x 32 x 28 |
| Номинальный угол хода, мрад | 0,24 x 0,24 x 0,3 |
| Перемещение по оси X, мкм | 40 |
| Перемещение по оси Y, мкм | 40 |
| Перемещение по оси Z, мкм | 35 |
| Повторяемость, %F.S. | 0.1 |
| Погрешность грузоподъёмности, % | 5 |
| Погрешность длины кабеля, мм | ±10 |
| Погрешность хода, % | 20 |
| Погрешность электроёмкости, % | 20 |
| Примечание | Кастомизируется длина кабеля и разъём, Опционально доступны крио и вакуум версии |
| Прямолинейность, %F.S. | 0.2 |
| Рабочие оси | X, Y, Z, θX, θY, θZ |
| Размер столика, мм | 85 х 85 |
| Разрешение по оси X, нм | 2.5 |
| Разрешение по оси Y, нм | 2.5 |
| Разрешение по оси Z, нм | 1 |
| Разрешение по оси θX, мкрад | 0.02 |
| Разрешение по оси θY, мкрад | 0.02 |
| Разрешение по оси θZ, мкрад | 0.02 |
| Разрешение, мкрад | 0,02 х 0,02 х 0,02 |
| Разрешение, нм | 2,5 х 1,5 х 1 |
| Разрешение, угл.сек. | 0,004 х 0,004 х 0,004 |
| Разъём кабеля | D-SUB |
| Резонансная частота без нагрузки, Гц | 350 |
| Резонансная частота с нагрузкой, Гц | 50 |
| Рекомендованный контроллер | E51.D7S, E01.A9 |
| Световое окно, мм | 50 х 50 |
| Световое отверстие | Есть |
| Совместим с вакуумом | Нет |
| Совместим со сверхвысокими температурами | Нет |
| Совместим со сверхнизкими температурами | Нет |
| Температура эксплуатации, °С | -20 - 80 |
| Тип многоосевого | Интегрированный |
| Тип управления | С обратной связью |
| Электроёмкость, мкФ | 29 x 29 x 29 x 15 x 15 x 7 |
Характеристики
| Датчик | SGS |
|---|---|
| Материал | Сталь, алюминий |
