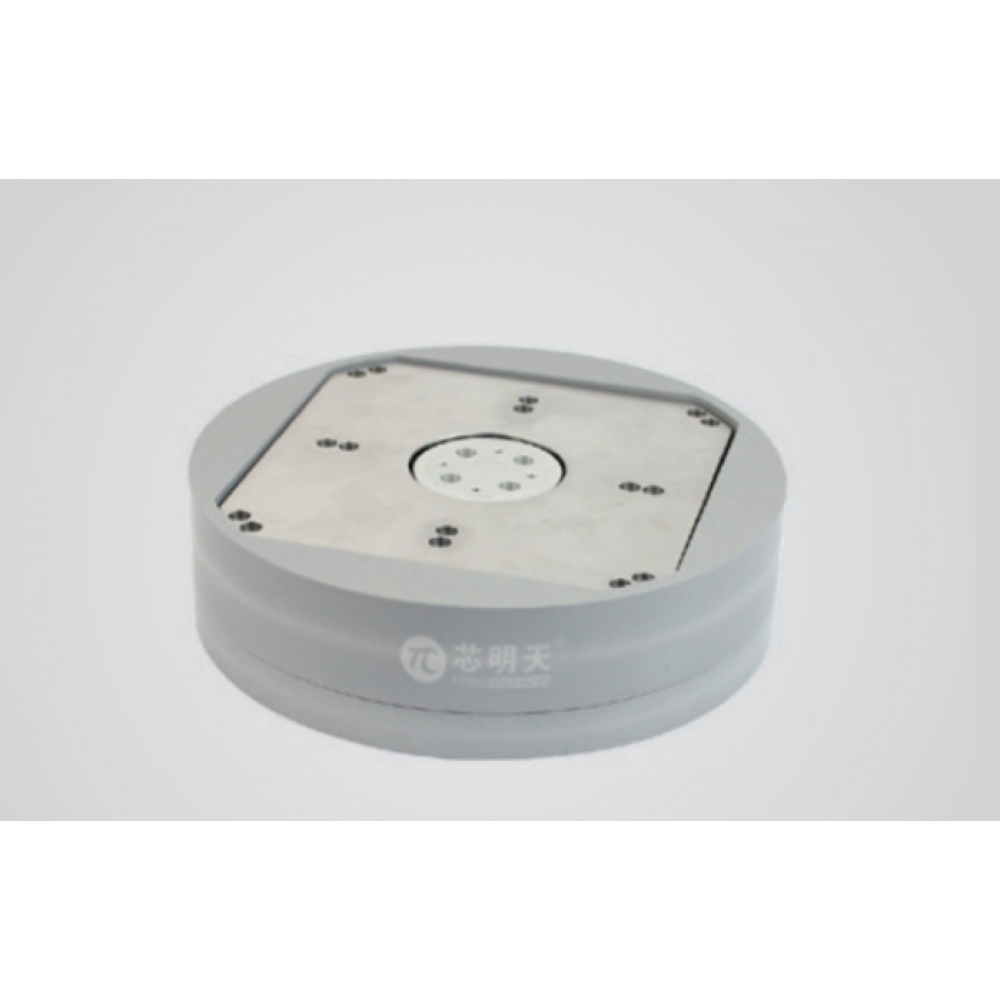

Многоосевые позиционеры H62.XYZTR25S
Новинка
Характеристики
| Вращение по оси θX, мрад25 | Вращение по оси θY, мрад25 | Вращение по оси θZ, мрад1.6 |
| Высота столика, мм38 | Грузоподъёмность, кг0.2 | Диаметр столика, мм35 |
| Длина кабеля, м1.5 | Длинного ходаНет | Допуск по массе, %5 |
Описание
Многоосевые позиционеры H62.XYZTR25S — это высококачественные компоненты, предназначенные для точного позиционирования в различных промышленных приложениях. Они обеспечивают надёжную фиксацию и стабильную работу оборудования, что позволяет повысить эффективность производственных процессов.
Основные характеристики:
- многоосевая конструкция;
- модель: H62.XYZTR25S;
- высокая точность позиционирования;
- долговечность и надёжность в эксплуатации.
Многоосевые позиционеры H62.XYZTR25S идеально подходят для использования в автоматизированных системах, робототехнике, медицинском оборудовании и других отраслях, где требуется точное позиционирование.
Приобретите многоосевые позиционеры H62.XYZTR25S и обеспечьте бесперебойную работу вашего оборудования!
Технические характеристики Многоосевые позиционеры H62.XYZTR25S
| Вращение по оси θX, мрад | 25 |
|---|---|
| Вращение по оси θY, мрад | 25 |
| Вращение по оси θZ, мрад | 1.6 |
| Высота столика, мм | 38 |
| Грузоподъёмность, кг | 0.2 |
| Диаметр столика, мм | 35 |
| Длина кабеля, м | 1.5 |
| Длинного хода | Нет |
| Допуск по массе, % | 5 |
| Допуск по резонансной частоте, % | 20 |
| Количество каналов | 7 |
| Количество осей | 6 |
| Максимальная длина хода, мкм | 200 х 200 х 200 |
| Максимальный угол хода, мрад | 25 x 25 x 1,6 |
| Масса, г | 960 |
| Масса, кг | 0.96 |
| Напряжение максимального хода, В | 0 - 120 |
| Напряжение номинального хода, В | 0 - 100 |
| Номинальная длина хода, мкм | 160 х 160 х 160 |
| Номинальный угол хода, мрад | 20 x 20 x 1,28 |
| Перемещение по оси X, мкм | 200 |
| Перемещение по оси Y, мкм | 200 |
| Перемещение по оси Z, мкм | 200 |
| Повторяемость, %F.S. | 0.2 |
| Погрешность грузоподъёмности, % | 5 |
| Погрешность длины кабеля, мм | ±10 |
| Погрешность хода, % | 20 |
| Погрешность электроёмкости, % | 20 |
| Примечание | Кастомизируется длина кабеля и разъём, Опционально доступны крио и вакуум версии |
| Прямолинейность, %F.S. | 0.5 |
| Рабочие оси | X, Y, Z, θX, θY, θZ |
| Разрешение по оси X, нм | 7 |
| Разрешение по оси Y, нм | 7 |
| Разрешение по оси Z, нм | 7 |
| Разрешение по оси θX, мкрад | 0.9 |
| Разрешение по оси θY, мкрад | 0.9 |
| Разрешение по оси θZ, мкрад | 0.06 |
| Разрешение, мкрад | 0,9 x 0,9 x 0,06 |
| Разрешение, нм | 7 х 7 х 7 |
| Разрешение, угл.сек. | 0,19 х 0,19 х 0,12 |
| Разъём кабеля | - |
| Резонансная частота без нагрузки, Гц | 140 х 150 х 200 х 270 х 280 х 110 |
| Рекомендованный контроллер | E51.D7S, E01.A9 |
| Световое отверстие | Нет |
| Совместим с вакуумом | Нет |
| Совместим со сверхвысокими температурами | Нет |
| Совместим со сверхнизкими температурами | Нет |
| Температура эксплуатации, °С | -20 - 80 |
| Тип многоосевого | Интегрированный |
| Тип управления | С обратной связью |
| Электроёмкость, мкФ | 14,4 x 14,4 x 28,8 x 14,4 x 14,4 x 3,6 |
Характеристики
| Датчик | SGS |
|---|---|
| Материал | Сталь, алюминий |
