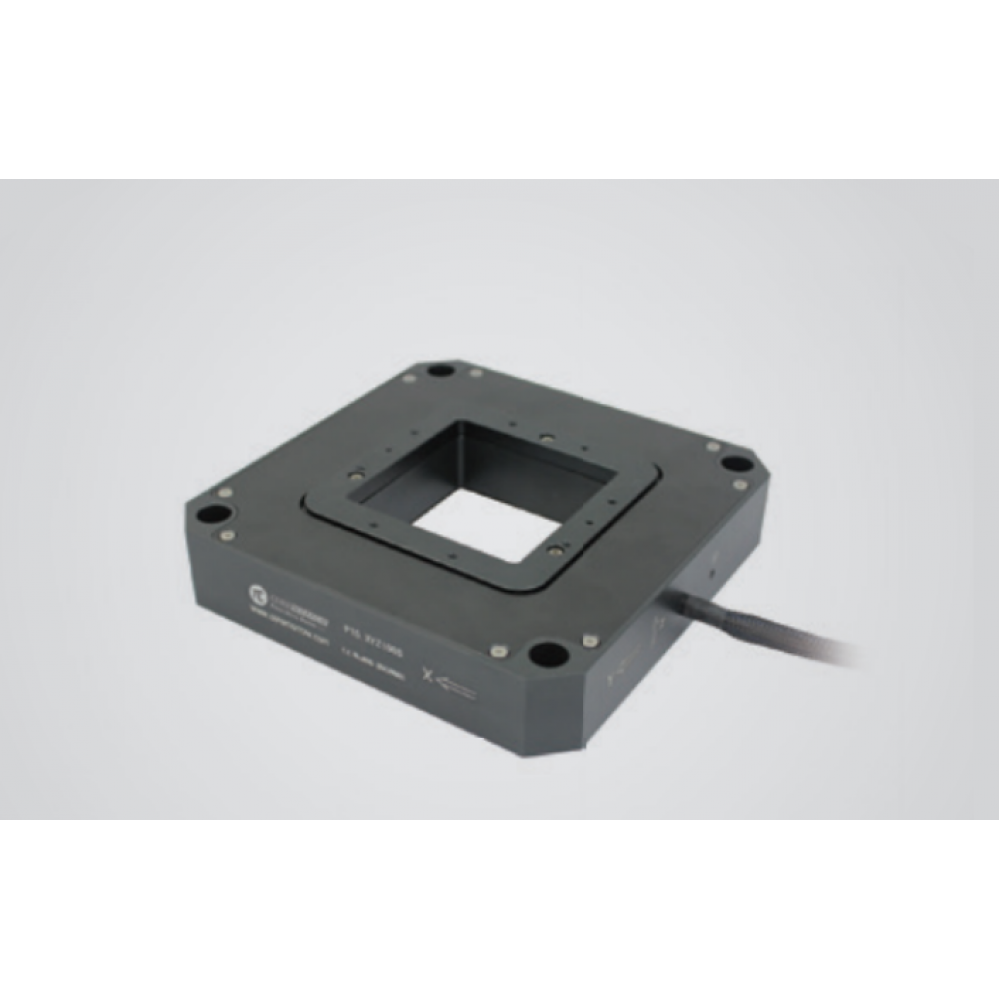

Многоосевые позиционеры P15.XYZ100K-B2
Новинка
Характеристики
| Высота столика, мм36 | Габариты, мм140×140×36 | Грузоподъёмность, кг2 |
| Длина кабеля, м1.5 | Длинного ходаНет | Допуск по массе, %5 |
| Допуск по резонансной частоте, %20 | Жёсткость, Н/мкм1,6/1,6/0,8 | Количество каналов4 |
Описание
Многоосевые позиционеры P15.XYZ100K-B2 — это высокоточные устройства, предназначенные для точного позиционирования объектов в трёхмерном пространстве. Они находят широкое применение в различных отраслях, включая машиностроение, аэрокосмическую промышленность и робототехнику.
Основные характеристики:
- высокая точность позиционирования;
- возможность работы в трёх измерениях;
- надёжная конструкция, обеспечивающая долгий срок службы;
- простота в установке и использовании.
Многоосевые позиционеры P15.XYZ100K-B2 — незаменимый инструмент для достижения высокой точности и эффективности в производственных процессах. Приобретите их в нашем интернет-магазине и оптимизируйте свою работу уже сегодня!
Технические характеристики Многоосевые позиционеры P15.XYZ100K-B2
| Высота столика, мм | 36 |
|---|---|
| Габариты, мм | 140×140×36 |
| Грузоподъёмность, кг | 2 |
| Длина кабеля, м | 1.5 |
| Длинного хода | Нет |
| Допуск по массе, % | 5 |
| Допуск по резонансной частоте, % | 20 |
| Жёсткость, Н/мкм | 1,6/1,6/0,8 |
| Количество каналов | 4 |
| Количество осей | 3 |
| Крен, мкрад | 30 |
| Максимальная длина хода, мкм | 120 х 120 х 240 |
| Масса, г | 750 |
| Масса, кг | 0.75 |
| Мощность толкающего/тянущего усилия, Н | XY150/20 Z100/20 |
| Напряжение максимального хода, В | 0 - 150 |
| Напряжение номинального хода, В | 0 - 120 |
| Номинальная длина хода, мкм | 100 х 100 х 200 |
| Перемещение по оси X, мкм | 120 |
| Перемещение по оси Y, мкм | 120 |
| Перемещение по оси Z, мкм | 240 |
| Погрешность длины кабеля, мм | ±10 |
| Погрешность жёсткости, % | 20 |
| Погрешность хода, % | 10 |
| Погрешность электроёмкости, % | 20 |
| Примечание | Кастомизируется длина кабеля и разъём, Опционально доступны крио и вакуум версии |
| Рабочие оси | X, Y, Z |
| Размер столика, мм | 85 х 85 |
| Разрешение по оси X, нм | 1 |
| Разрешение по оси Y, нм | 1 |
| Разрешение по оси Z, нм | 1 |
| Разрешение, нм | 1 х 1 х 1 |
| Резонансная частота без нагрузки, Гц | 389 х 355 х 400 |
| Рекомендованный контроллер | E01.D3, E70 |
| Рыскание, мкрад | 30 |
| Световое окно, мм | 60 х 60 |
| Световое отверстие | Есть |
| Совместим с вакуумом | Нет |
| Совместим со сверхвысокими температурами | Нет |
| Совместим со сверхнизкими температурами | Нет |
| Тангаж, мкрад | 30 |
| Температура эксплуатации, °С | -20 - 80 |
| Тип многоосевого | Интегрированный |
| Тип управления | Без обратной связи |
| Электроёмкость, мкФ | 14,4 х 14,4 х 14,4 |
Характеристики
| Материал | Алюминий, сталь |
|---|
