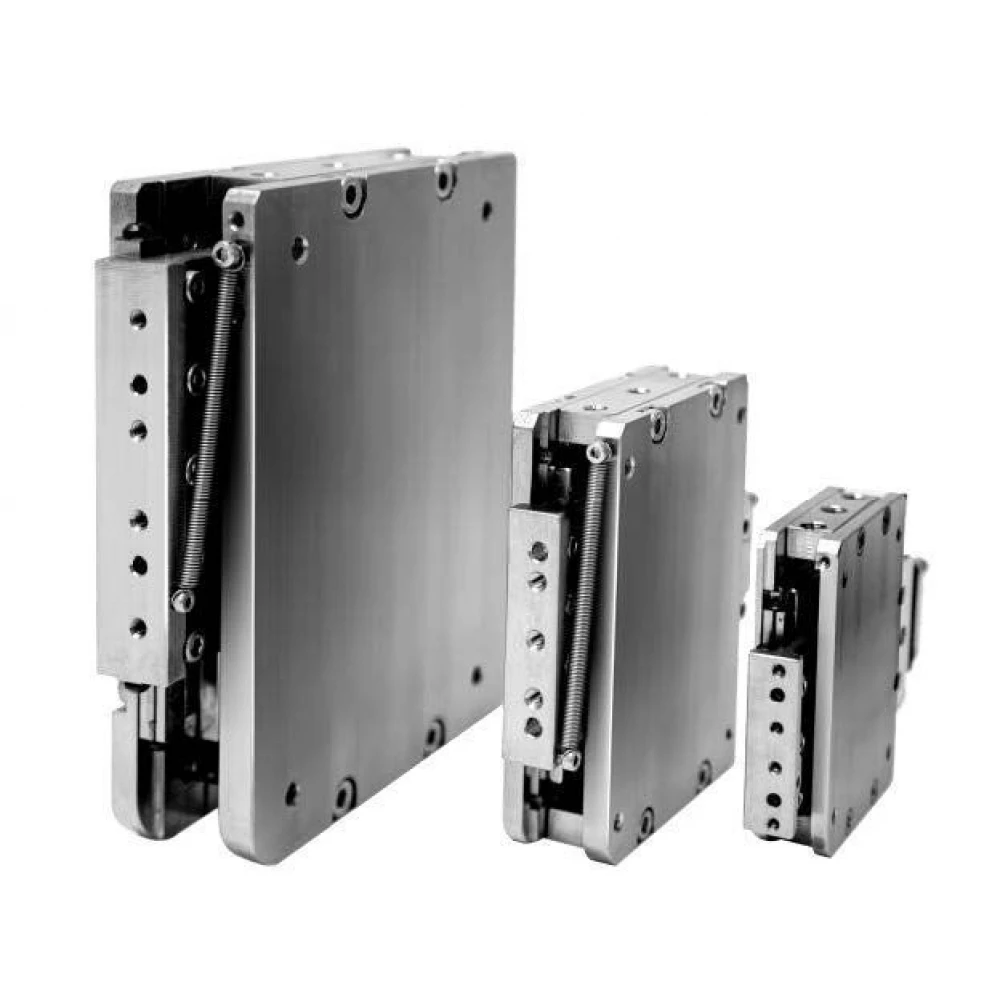

Позиционеры с линейными двигателями IRVCA-S30B-LM
Новинка
Характеристики
| Длина хода, мм30 | Индуктивность, мГн1,9 для 1 кГц | Максимальное напряжение на клеммах, В100 |
| Масса подвижных частей, г251 | Масса, г1960 | Номинальная мощность, Вт18,2 для 100°C/25,2 для 125°C |
| Номинальное усилие торможения, Н24 для 100°С/18,2 для 125°С | Номинальный ток торможения, А1,8 для 100°C (среднеквадратичный) / 2,0для 125°C (среднеквадратичный) | Обработка поверхностиПолировка |
Технические характеристики Позиционеры с линейными двигателями IRVCA-S30B-LM
| Длина хода, мм | 30 |
|---|---|
| Индуктивность, мГн | 1,9 для 1 кГц |
| Максимальное напряжение на клеммах, В | 100 |
| Масса подвижных частей, г | 251 |
| Масса, г | 1960 |
| Номинальная мощность, Вт | 18,2 для 100°C/25,2 для 125°C |
| Номинальное усилие торможения, Н | 24 для 100°С/18,2 для 125°С |
| Номинальный ток торможения, А | 1,8 для 100°C (среднеквадратичный) / 2,0для 125°C (среднеквадратичный) |
| Обработка поверхности | Полировка |
| Пиковая мощность, Вт | 226,1 для 125°C* |
| Пиковая тяга двигателя, Н | 81.7 |
| Пиковый ток, А | 6.1 |
| Постоянная двигателя, Н/Вт^(1/2) | 5,4 для 125°С |
| Постоянная обратная ЭДС, В·м/с | 13,5 для средней дистанции |
| Постоянная тяга двигателя (±10%), Н/А | 13,5 для средней дистанции |
| Примечание | Беззазорная конструкция |
| Производитель | BAS |
| Рабочие оси | X |
| Разрешение, мкм | 0.1 |
| Сопротивление катушки, Ом | 4,4 для 25°С / 5,7 для 100°C / 6,2 для 125°C |
| Термическое сопротивление, °С/Вт | 4,1 для 100°C / 4,0 для 125°C |
| Тип двигателя | Двигатель на квадратной звуковой катушке серии RVC |
| Энкодер | Встроенный линейный энкодер |
Характеристики
| Материал | Сталь |
|---|---|
| Тип | IRVCA - Позиционер с прямоугольной звуковой катушкой |
